不锈钢细长管内壁抛光,磨粒流快速将微孔抛至镜面!

您现在的位置:首页>>流体抛光资讯>>行业新闻
访问量 : 1276
编辑时间: 2021-10-15 09:45:24
来源:磨粒流
内壁抛光



精密不锈钢细长管,多用于医疗器械领域,对内壁粗糙度要求非常高。而这种细长管内壁抛光是很有难度的,壁壳薄、孔小、尺寸长,这些要素结合在一起的时候,你会发现很多抛光方法都失去了作用。所以,在很长一段时间里,这样的细长管我们只能进口,自己生产非常少。


之前有人尝试用手工抛光,就是拿棉线浸泡抛光液,然后通到管子里,来回拉。但这个抛光方式缺陷很明显,就是两端容易造成喇叭口,而管子中间部位还没有抛光好。


使用磨粒流工艺对这种细长管内壁抛光,是个不错的思路。而将理论变为实际可行的工艺,仍有许多难点需要攻克。斯曼克磨粒流经过长期实践,已经找到了细长管内壁抛光的批量化加工方法。


首先我们看看斯曼克磨粒流抛光后的效果:

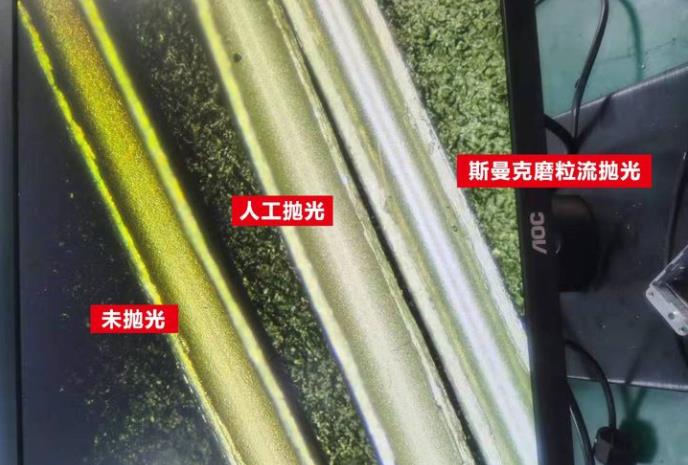

即使在显微镜下,管子的内壁也呈现非常好的镜面状态。细长管内表面粗糙度从Ra0.8μm,下降到Ra0.2μm以下。

接下来我们看看具体的操作方法:

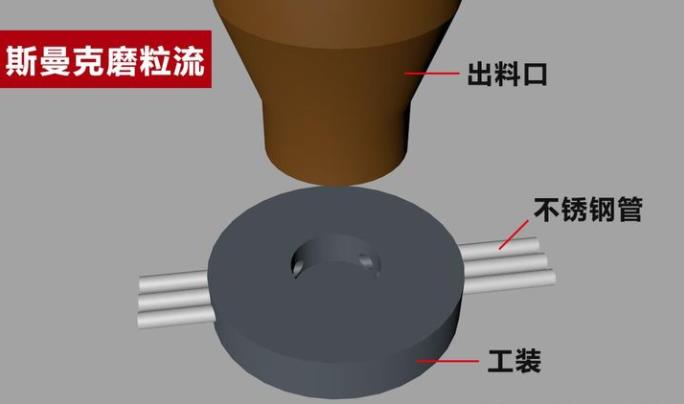

首先,我们需要制作专用工装,细长管在抛光过程中就有了夹持。而工装的设计,必须保证管子可以顺利通过磨料的同时,不会被冲击滑落,这里需要很多技巧,在磨料进入管子内孔的位置,必须是向下倾斜,以形成向下的作用力。

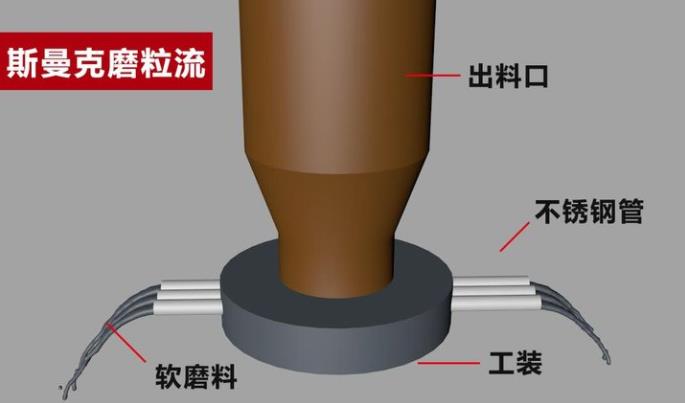

软性磨料从出料口被挤压进入不锈钢细管内孔时,因为挤出口径比出料口径大,所以软磨料可以在管子内保持一定的压力,这样即使在管子中段和末段,仍然有足够的研磨力,这样才能抛光地非常均匀。


从图中也可以看出,这种细长管我们不必一根一根地抛光,可以一次装夹多根。对于内径小于0.5mm的细长管来说,目前可抛光长度极限也就500mm,如果是更长的管子,而孔径又小,目前确实存在很大难度。


最后,必须要强调的是,细长管内壁抛光,磨料至关重要。有些劣质磨料,容易粘在内壁上,这样在实际抛光过程中,会形成一个内壁保护层,就变成了磨料研磨磨料,起不到抛光的作用。因此,在认准斯曼克磨粒流专用磨料之外,也不要掺杂其他磨料,或是其他油、水、酒精等液体,以免磨料失效。

该无缝不锈钢管长220mm,内径8mm,
使用工艺:斯曼克磨粒流,单向流体抛光机B601,单次抛6支,单次耗时6分钟,每根管子内壁抛光耗时2分钟。

卡槽抛光前,里面的刀纹很深,氧化层也非常厚。这么深的刀纹无法完全抛掉,只能改善。不管是什么抛光工艺,都是这样,除非用慢丝再修一下。

斯曼克磨粒流抛光,可以在3分钟内完成,内壁粗糙度从Ra4.2改善到Ra0.9,因为原始粗糙度确实太差,所以抛完也达不到镜面状态,不过已经远超客户所要求的标准。
